CWNS型全自动燃气供暖锅炉

发布时间: 专题:燃油锅炉

CWNS型全自动燃气供暖锅炉
  • 产品名称:CWNS型全自动燃气供暖锅炉
  • 产品分类:锅炉
  • 产品简介:CWNS型全自动燃油(气)热水锅炉为快装卧式内燃三回程火管结构。采用偏置炉胆湿背式布置,高温烟气依次冲刷第二及第三回程烟管,然后由后烟室经烟囱排入大气。锅炉配置世界名牌燃

产品介绍:

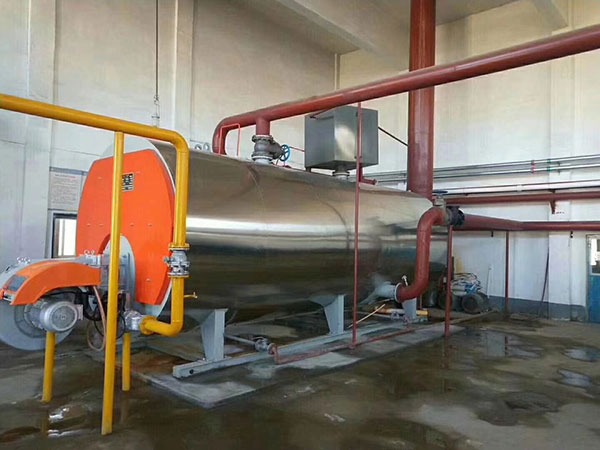

 CWNS型全自动燃油(气)热水锅炉为快装卧式内燃三回程火管结构。采用偏置炉胆湿背式布置,高温烟气依次冲刷第二及第三回程烟管,然后由后烟室经烟囱排入大气。锅炉配置世界名牌燃烧器,采用了燃烧自动比例调节,给水自动调节,程序启停,自动运行等先进技术,并具有运行水温度控制、超温、超压熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点,广泛适用于企业、宾馆、医院、写字楼、民用建筑等设施工业用汽和生活及采暖。
控 制 系 统 说 明:
我厂研制的全自动燃油(气)热水机组,采用国际上较先进自动化程度较高的“百得”全自动燃烧器作为主要燃烧设备,该燃烧器的燃烧程序由较先进的燃烧程序控制器控制,能实现燃油锅炉正常燃烧所必需的各种功能,能在正常状态、事故状态、能在非常情况下,自动实施保护性停炉,配以相应的温度控制器、压力比例调节器,实现高低温度指示、超压指示、调节,保证水位在正常范围内
波动。
㈠、控制功能:
1、锅炉炉水温控制
2、锅炉出水温控制
3、防冻控制
4、缺水和超温保护
5、传感器故障自检
6、缺燃料指示
7、燃烧器熄火报警
7、热水泵控制
㈡、指示状态
①控制电源、控制起动、电动水泵运行、风机起动等信号,用绿色指示灯指示。
②高水位,大火燃烧,小火燃烧等状态用黄色指示灯指示。
③低水位、极低水位,超压燃烧器失灵等状态用红色指示灯指示。
系统控制原理
①合上电源开关后将水泵控制开关由停止位置转到手动位置,进行锅炉给水上升到正常位置后,将风动、自动手动开关转到自动位置,然后合上燃烧器电源开关,并把控制器大小火开关转到开火位置,最后按下起动按钮,控制系统电源接通,燃烧器进入工作状态,按照程序控制器的动作程序进行,起动鼓风机进入预吹扫,然后调节风门由小火位置喷油,点火小火燃烧再进入大火燃烧状态,到此锅炉进入正常运行阶段。
1
