2-20吨SZL燃煤蒸汽锅炉

发布时间: 专题:燃煤锅炉

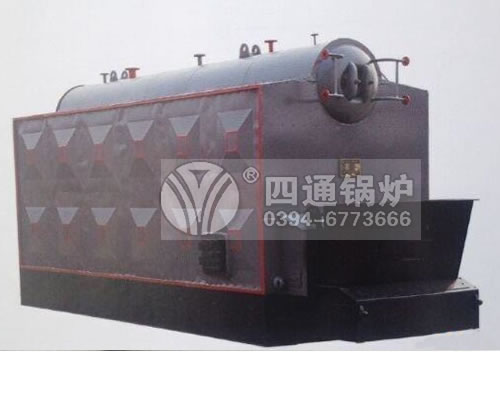

SZL燃煤蒸汽锅炉

  • 规格型号:2——20吨
  • 热效率:83%
  • 适用燃料:AII (二类烟煤)
  • 应用范围:医药、化工、轻工、纺织、建材、养殖、食品饮料、塑料泡沫、印刷洗涤、橡胶加工、造纸、木材加工、宾馆,酒店、制衣等。

产品简介:SZL全水管双锅筒卧式蒸汽锅炉,是双锅筒纵置链条炉排蒸汽锅,.锅炉本体由纵置的上、下锅筒和对流管束组成,燃烧室左右二侧装有光管水冷壁管,上锅筒内装有汽水分离装置和表面排污装置

在线咨询设备

产品介绍性能优势技术参数实力

产品介绍

SZL全水管双锅筒卧式蒸汽锅炉,是双锅筒纵置链条炉排蒸汽锅,.锅炉本体由纵置的上、下锅筒和对流管束组成,燃烧室左右二侧装有光管水冷壁管,上锅筒内装有汽水分离装置和表面排污装置,下锅筒内装有定期排污装置,在锅炉尾部布置了省煤器,锅炉燃烧部分采用轻型链条炉排实现机械加煤,配有鼓风机、引风机进行机械通风,并装有螺旋出渣机实现自动出渣,燃料自煤斗落到炉排上,进入炉膛燃烧后,火焰经过后拱折射向上通过本体燃烬室折向对流管束,通过后烟气出口进入省煤器、除尘器、然后由引风机抽引通过烟道至烟囱排向大气。

性能优势

1、本锅炉分上、下两大件出厂,上部大件包括锅炉本体、钢架集上部炉墙,下部大件包括煤斗、链条炉排、底座钢架、下部炉墙,除中间隔墙在现场砌筑外其余部件均组装出厂.,锅炉尾部铸铁省煤器及风道随炉配套出厂。2、燃烧部分采用轻型链条炉排,双侧进风.炉排下设有六个独立风室,在风室两侧设有调风机构,空气由鼓风机鼓入在底座下部进入二侧风道,经调风机构进入独立风室。3、上部炉墙由工厂组装出厂,下部炉墙及前后拱由耐火粘土砖硅酸纤维及保温材料组成.燃料自加煤斗经煤闸门进入炉膛燃烧,燃烬的煤渣在炉排的运行下落入出渣斗由螺旋出渣机排出。4、锅炉设有电控操作台,操作台设有锅炉热工参数显示仪、鼓、引风机开度指示表、电动执行机构的遥控按钮。锅炉给水采用自动给水装置并设有超温报警装置。5、燃烧煤种适宜低位发热值≥17750J/Kg,挥发物>38.5%,含灰量≤32.4%的二类烟煤。6、结构紧凑、占地面积小,锅炉房单层布置,基建投资省; 组装程度高,安装周期短,安装费用少。7、受热面布置充分、合理,锅炉升温、升压快,出力足,热效率高。 8、炉排分风仓进仓,各风仓风量独立可调,炉排无级调速,适应煤种广,燃烧充分。9、电控柜配备齐全的自动控制和监测仪标,自动化程度高,安全可靠,操作简便。10、该锅炉属于全水管结构,寿命长,辐射受热,高效率,环保节能。

技术参数

SZL双锅筒燃煤蒸汽锅炉

锅炉型号/单位/项目 额定蒸发量 额定工作压力 给水温度 额定蒸汽温度 炉排有效面积 锅炉受热面积 设计热效率 耗煤量 最大件运输重量 最大件运输尺寸 出厂方式
t/h MPa Kg/h t mm
SZH2-1.25(2.5)-AII 2 1.25(2.5) 20 194(225) 2.78 69.5 83 225(228) 18.5 4850×2690×3462 快装
SZH4-1.25(2.5)-AII 4 1.25(2.5) 20 194(225) 4.5 119.2 83 450(462) 25 5450×3040×3462 快装
SZL2-1.25(2.5)-AII 2 1.25(2.5) 20 194(225) 3.1 64.6 83 223(227) 22 5960×2690×3462 快装
SZL4-1.25(2.5)-AII 4 1.25(2.5) 20 194(225) 4.6 115.3 83 447(453) 30 7830×3346×3462 快装
SZL6-1.25(2.5)-AII 6 1.25(2.5) 20 194(225) 7.3 136.3 83 671(684) 39 8200×3346×3462 快装
SZL8-1.25(2.5)-AII 8 1.25(2.5) 20 194(225) 10.4 173 83 781(803) 52 8500×3346×3482 组装
SZL10-1.25(2.5)-AII 10 1.25(2.5) 20 194(225) 11.8 233 83 1113(1127) 61 9583×3346×3482 组装
SZL15-1.25(2.5)-AII 15 1.25(2.5) 20 194(225) 17.7 307.3 83 1663(1686) 85 9583×3400×3550 组装
SZL20-1.25(2.5)-AII 20 1.25(2.5) 20 194(225) 20.8 725.2 83 2218(2246) 125 11600×3280×3520 组装
